Ассортимент гаражных ворот «АЛЮТЕХ» включает две серии — Standard и Classic, которые отличаются механизмом балансировки полотна.

Ворота серии Classic

Ворота серии находятся в среднем ценовом сегменте. Преимущество заключается в том, что они могут быть установлены в широкие гаражные проемы (максимальный размер 6×3 м), рассчитанные на два автомобиля.

Вес полотна скомпенсирован торсионными пружинами, которые располагаются над полотном ворот в горизонтальной плоскости. Минимальный ресурс пружин составляет 25 000 циклов, что позволяет эксплуатировать ворота на протяжении 17 лет при открывании четыре раза в день.

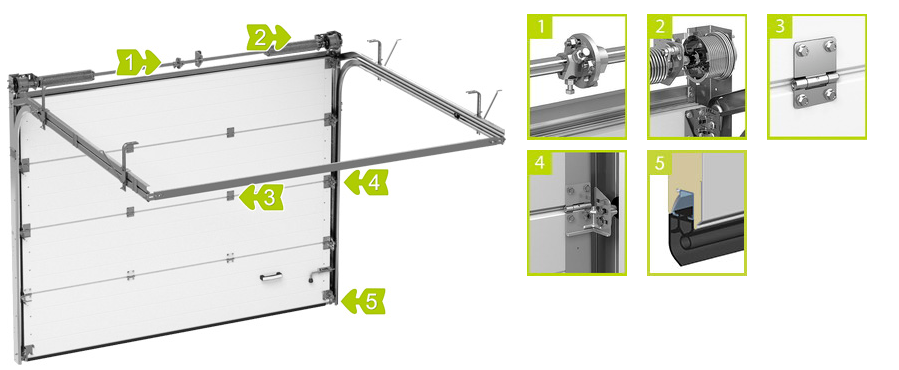

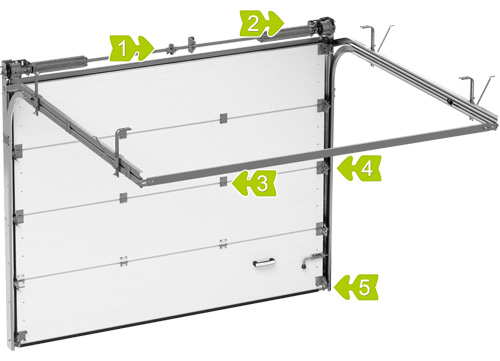

Ворота серии Classic обладают рядом конструктивных особенностей:

1. В стандартный комплект ворот входит специальное предохранительное устройство, которое устанавливается на каждую торсионную пружину. В редком случае поломки пружины это устройство заблокирует вал и не даст полотну гаражных ворот упасть. Важно, что данные устройства (храповые муфты) поставляются без дополнительной надбавки к цене ворот.
2. Промежуточные петли изготавливаются из нержавеющей стали, обладающей высокими антикоррозийными свойствами. Особая форма петель «гнутый лист» гарантирует высокие прочностные характеристики и обеспечивает надежное соединение панелей. Воротное полотно с такими петлями прослужит своему владельцу намного дольше.
3. В воротах применяются регулируемые роликовые кронштейны, конструкция которых позволяет изменять степень примыкания сэндвич-панелей к проему во время монтажа и эксплуатации ворот. Кронштейны изготовлены из коррозийно-стойких материалов (нержавеющая сталь и алюминий), которые не подвержены коррозии. Это гарантирует надежную работу ворот на протяжении всего срока их эксплуатации и привлекательный внешний вид изделия.
4. В конструкции ворот применяются регулируемые роликовые кронштейны. Кронштейны позволяют регулировать степень примыкания сэндвич-панелей к проему, обеспечивая тем самым дополнительную тепло-и звукоизоляцию ворот. Кронштейны изготовлены из коррозийно-стойких материалов (нержавеющая сталь и алюминий). Данные материалы не подвержены коррозии, что гарантирует надежную работу ворот на протяжении всего срока их эксплуатации.
5. По всему периметру подъемные ворота оснащены резиновыми уплотнителями на основе полимерного каучука, которые обеспечивают надежную герметизацию проема. Верхний и нижний профили не видны с внешней стороны, что придает дополнительную привлекательность воротам.

Серия ворот Standard

Ворота относятся к экономичному ценовому сегменту. Их максимальный размер — 3,5×3 м.

Для компенсации веса полотна ворота оснащены пружинами растяжения, расположенными между полотном и вертикальными направляющими. С каждой стороны полотна располагается по две пружины разного диаметра (одна в другой). Такой механизм балансировки обеспечивает безопасность эксплуатации ворот: в случае обрыва одной из пружин она не сможет отскочить, так как исправные пружины надежно фиксируют полотно, не давая ему самопроизвольно двигаться. Ресурс пружин составляет 25 000 циклов, что гарантируют надежную эксплуатацию ворот на протяжении 17 лет при открывании четыре раза в день.

 Для установки ворот требуется перемычка размером всего 100 мм. При заказе ворот серии Standard совместно с комплектами для встроенного монтажа перемычка может отсутствовать.

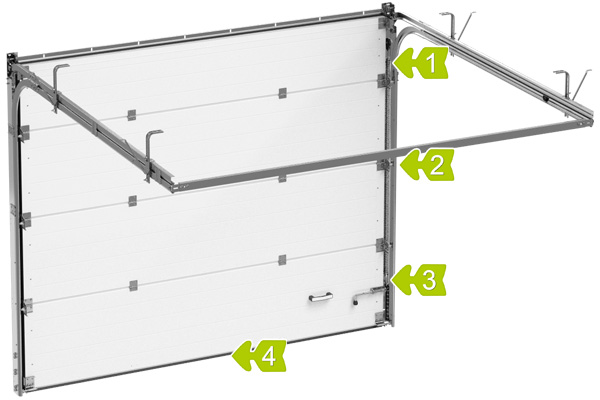

Ворота серии Standard обладают рядом конструктивных особенностей:

• Пружины растяжения обеспечивают легкость хода полотна ворот (ГК «АЛЮТЕХ» обладает патентом на уникальный способ крепления пружин).
• Используются регулируемые роликовые кронштейны. Наличие регулировки позволяет добиться плотного прилегания полотна ворот к проему, что гарантирует отличную теплоизоляцию и защиту от проникновения в гараж грязи и пыли;
• Возможность регулировки натяжения пружин. Усилить или ослабить натяжение пружин можно как при монтаже ворот, так и в ходе их дальнейшей эксплуатации;
• Надежная герметизация проема с помощью резиновых уплотнителей на основе полимерного каучука по всему периметру ворот. Концевые профили не видны снаружи благодаря скрытому монтажу, что обеспечивает отличный внешний вид ворот.
• В базовой комплектации предлагаются кронштейны и промежуточные петли из оцинкованной стали, что делает ворота доступными для широкого круга покупателей.

Выбор рисунка полотна ворот

Мы предлагаем широкий выбор рисунков полотна для гаражных ворот, поскольку важно обеспечить гармоничный внешний вид всего фасада здания. Наиболее популярны следующие рисунки полотна: S-гофр, Микроволна, Филенка, L-гофр, М-гофр.

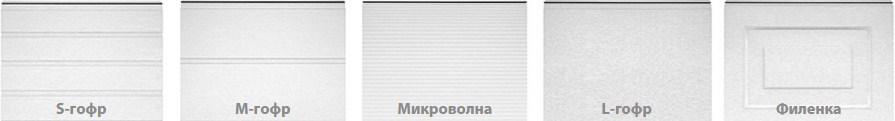

S-гофр	М-гофр	L-гофр	Микроволна	Филенка

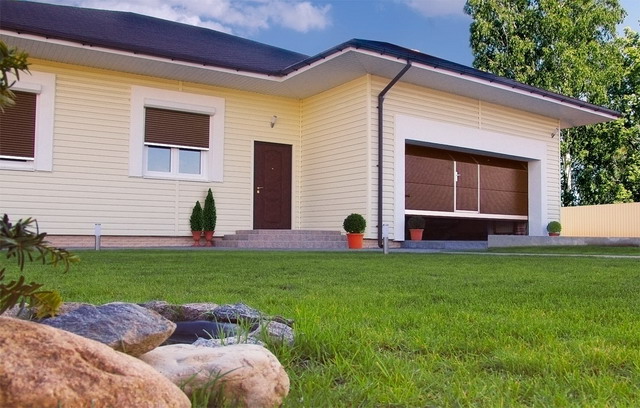

Выбор типа (рисунка) полотна ворот зависит от архитектурного стиля оформления фасада. Лаконичный дизайн постройки, выполненной в стиле хай-тек, подчеркнут ворота с гофрами. Для коттеджа или загородного дома, выполненного в классическом стиле, идеально подойдут ворота с рисунком филенка. Микроволна — универсальное решение для любого объекта.

Выбор цвета полотна ворот

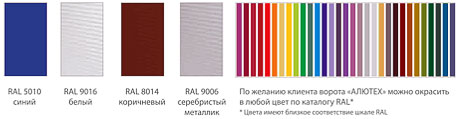

Группа компаний «АЛЮТЕХ» предлагает широкую гамму стандартных цветов 9–10 оттенков, чтобы максимально удовлетворить потребности клиентов. При выборе ворот стандартного цвета не потребуется нести дополнительные затраты на покраску ворот.

По индивидуальному заказу изготавливаются ворота любого цвета, близкого к палитре RAL. Популярностью пользуются также ворота цвета «под дерево». Самыми востребованными оттенками в этой гамме являются золотой и темный дуб, вишня.

Практичные гаражные ворота серии Trend

Прочная и надежная конструкция гарантирует безотказную многолетнюю работу.

Trend – ворота

• По доступным ценам
• Для регионов с умеренным климатом
• Для неотапливаемых помещений

Основные характеристики

• Сэндвич-панель толщиной 40 мм;
• Роликовые кронштейны и петли из оцинкованной стали.
• Ворота изготавливаются индивидуально для каждого клиента по стандартной цене. Шаг по высоте и ширине - 5 мм.
• Ресурс пружин до 25 000 циклов «подъема-опускания»

8 аргументов в пользу ворот Trend

Прочная сэндвич-панель

Замкнутый контур стальных листов обеспечивает высокую прочность панели и исключает расслоение при нагреве на солнце и резком закрывании ворот.

Высококачественное покрытие панели
Испытания в независимой лаборатории показали, что полотно ворот «АЛЮТЕХ» выдерживает воздействие «соляного тумана» в течение 750 часов. Это соответствует 15 годам эксплуатации в прибрежных зонах и загрязненных промышленных районах. Такие уникальные антикоррозионные свойства стали возможны благодаря:

• большой толщине цинкового покрытия (16 мкм);
• двухслойному лакокрасочному покрытию (ПУР-ПА) толщиной 23—35 мкм.

Гармоничный внешний вид

Окрашенные угловые стойки и нащельник гармонично сочетаются с полотном ворот. В серийном исполнении рама ворот окрашивается в белый цвет (RAL9016). По желанию заказчика возможна окраска в любой цвет по каталогу RAL.

Дополнительная защита угловых стоек

При обильных осадках у основания ворот может скапливаться вода. Полимерное основание угловых стоек сводит к минимуму возможность появления коррозии в условиях высокой влажности

Долговечная система направляющих из стали

Система направляющих полностью выполнена из оцинкованной стали. Отсутствие пластиковых элементов гарантирует надежность и прочность конструкции.

Защита от сквозняков

Регулируемые роликовые кронштейны позволяют добиться плотного примыкания полотна ворот к уплотнителям, что защищает от сквозняков и сохраняет тепло в помещении.

Бесшумное движение

Благодаря использованию роликов с подшипниками качения ворота движутся плавно и безшумно. Шариковые подшипники закрытого типа защищены от пыли и влаги и не требуют замены смазки.

Гарантированная безопасность

Мы гарантируем безопасность гаражных ворот. Конструкция секционных ворот «АЛЮТЕХ» обеспечивает защиту от: - защемления пальцев; - зацепа и пореза; - неконтролируемого движения полотна; - падения полотна при поломке пружины.Ворота соответствуют европейским требованиям EN 12604, EN 12453, EN 12424, EN 12425, EN 12426

Ассортимент рисунков полотна ворот TREND

5 типов панелей

10 стандартных цветов RAL

3 цвета под дерево

Основные преимущества гаражных ворот

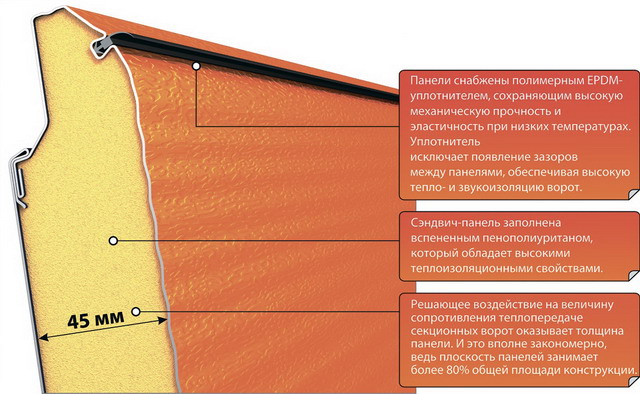

Теплоизоляция

Коэффициент сопротивления теплопередаче ворот «АЛЮТЕХ» равен 1 м2С/Вт, что сопоставимо с кирпичной стеной толщиной 60 см. Следовательно, это гарантирует сохранение тепла внутри гаража на 100%. Высокие теплоизоляционные свойства ворот обеспечиваются за счет толщины и конструкции сэндвич-панели.

По периметру ворота оснащены морозоустойчивыми уплотнителями на основе полимерного каучука. Боковые и верхний уплотнитель имеют два лепестка (в отличие от однолепестковых уплотнителей конкурирующих компаний), которые перекрывают стыки и в сочетании с направляющими обеспечивают надежную герметизацию проема. Ворота «АЛЮТЕХ» изготовлены из сэндвич-панелей толщиной 45 мм, что на 7–12% превышает аналогичные показатели других компаний. Между панелями имеется полимерный EPDM-уплотнитель, который сохраняет эластичность и прочность даже при низких температурах, позволяя избежать зазоров между панелями и значительно улучшить теплоизоляцию ворот.

Роликовые кронштейны ворот обеспечивают регулировку прижатия полотна ворот к проему. Это гарантирует сохранение тепла, надежную защиту от сквозняков, проникновения пыли и грязи в помещение.

Согласно нормативным документам (СНиП 23-02-2003), для Москвы с ее температурой самой холодной пятидневки в году −28 оС требуются ворота, сопротивление теплопередаче которых составляет 0,705 м2К/Вт. Этот же показатель для Санкт-Петербурга (-26 оС) равен 0,674 м2К/Вт, для Сургута (-43 оС) — 0,935 м2К/Вт. Вывод очевиден: даже если вы живете в самом холодном районе СНГ, секционные ворота «АЛЮТЕХ» справятся со своей задачей более чем на 100%.

Результаты исследований в лабораториях СПбГАСУ (Санкт-Петербург, Россия), Научно-исследовательского института НИСИ (Болгария) при участии Всесоюзного института метрологии показали, что коэффициент сопротивления теплопередаче ворот равен 1,00 ± 0,05 м2К/Вт.

Коррозийная стойкость

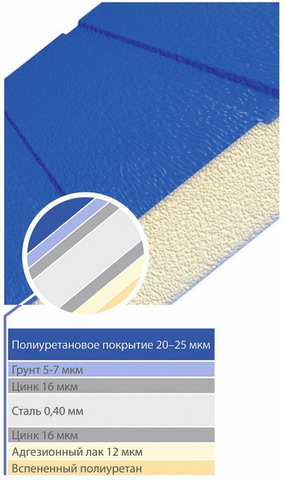

Сэндвич-панели обладают многослойной защитой от коррозии: толстый слой цинкового покрытия (16 мкм) стальной ленты, лакокрасочное полиуретановое покрытие, модифицированное частицами полиамида (ПУР-ПА), толщиной 20–25 мкм. Декоративное покрытие ПУР-ПА обладает значительно большей стойкостью к коррозии, чем полиэфирное покрытие ворот других производителей. Высокие антикоррозийные свойства гаражных ворот «АЛЮТЕХ» обеспечиваются за счет изготовления сэндвич-панелей из стальной оцинкованной ленты с высококачественным лакокрасочным покрытием.

Испытания в независимой аккредитованной лаборатории БелНИИС показали, что полотно ворот выдерживает нахождение в соляном тумане на протяжении 750 часов. Это означает, что ворота могут эксплуатироваться на протяжении более чем 15 лет в прибрежных и промышленных районах, воздух которых насыщен аэрозолями морских солей.

По бокам сэндвич-панелей, из которых состоит полотно ворот, устанавливаются боковые накладки. В воротах «АЛЮТЕХ» оцинкованные стальные накладки дополнительно защищены полимерным грунтовочным покрытием. Большинство других производителей предлагает оцинкованные боковые накладки, что ухудшает антикоррозионные свойства ворот.

В гаражных и промышленных воротах используются роликовые кронштейны и промежуточные петли из нержавеющей стали, обладающей высокой стойкостью к коррозии. Благодаря этому ворота сохраняют отличный внешний вид и функциональные свойства на долгие годы. Важно, что данные элементы входят в стандартный комплект ворот, т.е. поставляются без дополнительной наценки.

Обратите внимание! Только в экономичной серии гаражных ворот Standard роликовые кронштейны и петли изготовлены из оцинкованной стали.

Для определения вида гаражных ворот и типа монтажа необходимо измерить следующие параметры: ширина проема (LDB), высота проема (RM), высота перемычки (H), расстояние от края проема до боковых стен (SL, SR).

Все замеры производятся изнутри помещения. Ширина проема замеряется в трех точках: верхней, нижней, средней. Высота проема также замеряется в трех точках: крайней левой, крайней правой и средней. При заказе ворот следует учитывать наибольшие из полученных значений ширины и высоты.

Важно! Перед проведением замеров необходимо обозначить нулевую отметку (уровень чистого пола), с помощью строительного уровня проверить горизонтальность пола и верхней перемычки, вертикальность боковых стен проема. Проверка прямоугольной формы проема выполняется путем измерения диагоналей. Прямоугольный проем имеет диагонали одинаковой длины. Допустимая разность диагоналей составляет 5 мм.

Габаритные размеры позволяют определить вид ворот. Максимальная ширина гаражных ворот с торсионными пружинами составляет 5–6 м, для ворот с пружинами растяжения данный параметр, как правило, не превышает 3–3,5 м. В дальнейшем, чтобы обеспечить надежную работу ворот, необходимо особое внимание уделить предварительной подготовке проема. От этого будет зависеть качество монтажа.

Проем должен отвечать следующим требованиям:

1. Отклонение рабочих поверхностей от вертикали и горизонтали не должно превышать 1,5 мм на метр, но не более 5 мм по всей поверхности.
2. Иметь прямоугольную форму. Следует отметить, что такая форма наиболее предпочтительна, однако если проем имеет скругленные углы, выполнен в форме арки и т.д., также есть возможность установить секционные ворота.
3. Обрамление проема должно иметь ровную гладкую поверхность без наплывов штукатурного раствора и трещин.
4. Необходимое для монтажа ворот пространство должно быть свободно от строительных конструкций, трубопроводов отопления и вентиляции и т.п. Параметры, которые следует учесть при подготовке проема, указаны на рисунке.

При установке гаражных ворот минимальные параметры должны иметь следующее значение: H_min = 100 мм, SRmin, SLmin = 140 мм.

Гаражные ворота, заказанные совместно с комплектами для встроенного монтажа, могут устанавливаться в проем без боковых и верхней перемычки (H_min = S_Rmin= S_Lmin= 0).

Тип монтажа определяется в зависимости от значения параметра перемычки.

При оснащении ворот автоматикой параметры перемычки могут быть увеличены.

Для ворот с пружинами растяжения и ворот с торсионными пружинами низкого типа монтажа возможна установка в проемы без перемычки (Hmin = 0). При этом совместно с воротами следует заказать комплекты для встроенного монтажа.

*В таблице указаны параметры перемычки для ворот с ручным типом управления.

Воротами можно управлять в ручном и автоматическом режиме.

Ручной режим управления

Вес ворот скомпенсирован пружинным механизмом, поэтому достаточно приложить небольшое усилие — не более 100–250 Н (10–25 кг), — и ворота легко откроются или закроются.

Автоматический режим управления

Для открывания/закрывания ворот необходимо просто нажать кнопку на пульте дистанционного или стационарного управления. При этом электропривод будет приводить полотно ворот в движение по вашей команде. В случае отключения или перебоев электропитания ворота можно легко перевести в ручной режим управления, воспользовавшись механизмом разблокировки привода.

В зависимости от архитектурного стиля постройки можно выбрать наиболее подходящий рисунок поверхности и цвет ворот. ГК «АЛЮТЕХ» предлагает около 1000 вариантов оформления полотна (пять рисунков поверхности и около 200 цветовых решений).

Определение типа управления воротами

Существует два варианта типов управления воротами: ручное и автоматическое. Выбор типа управления, как правило, зависит от бюджета. Управлять воротами вручную довольно легко, поскольку вес полотна скомпенсирован пружинным механизмом.

Оснащение ворот автоматикой обеспечивает дополнительный комфорт: воротами можно управлять прямо из автомобиля. Это особенно удобно в непогоду, ведь для того, чтобы попасть в гараж достаточно просто нажать кнопку на пульте дистанционного управления.

Выбор запирающих устройств для ворот

Стандартный комплект гаражных ворот всех видов включает пружинный засов. Засов позволяет запирать ворота изнутри помещения, поэтому он используется только при наличии дополнительного входа в гараж.

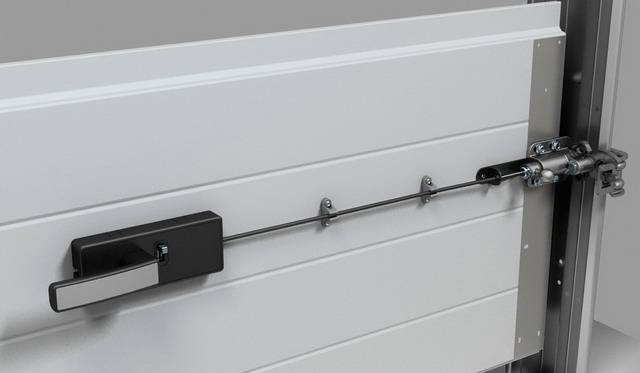

Чтобы обеспечить возможность запирания ворот изнутри и снаружи, следует установить замок. Ворота с замком не комплектуются пружинным засовом.

Встроенная калитка

С помощью встроенной в полотно ворот калитки можно организовать дополнительный вход в гараж. Это увеличит время эксплуатации ворот за счет экономии их рабочего ресурса. Однако следует учитывать, что калитка устанавливается только в воротах с торсионными пружинами.

Для повышения противовзломных свойств в секционных воротах с калиткой «АЛЮТЕХ» используется антивандальная алюминиевая ручка с прочным корпусом, встроенным в полотно калитки. Данное конструктивное решение обеспечивает высокую стойкость полотна калитки к ударным нагрузкам и попыткам взлома в месте расположения замка. Калитка также оснащена доводчиком, который плавно автоматически закрывает ее.

Во все автоматические гаражные ворота с калиткой установлены встроенные датчики положения калитки. Они отключают электропривод в случае, если калитка осталась открытой или приоткрытой, что исключает возможность механического повреждения калитки или травмирования человека.

Кроме того, датчики устанавливаются на все калитки и в воротах с ручным управлением. Это очень удобно, так как позволяет избежать демонтажа элементов ворот для установки датчиков, если в процессе эксплуатации вы захотите автоматизировать ворота.

В настоящее время встроенные калитки различаются по высоте порога. Мы предлагаем следующие варианты:

• со стандартным порогом (168 мм), которую можно установить в гаражные ворота шириной до 5 м;
• с низким порогом (90 мм), более удобную в эксплуатации, но установить ее можно на гаражные ворота шириной до 4,5 м

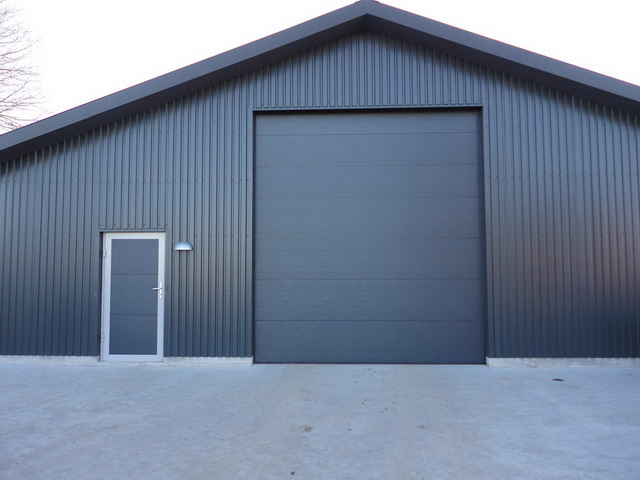

Если кроме основного проема есть дополнительный вход в гараж, можно заказать калитку в фасаде. Рисунок полотна и цвет такой калитки совпадает с аналогичными характеристиками ворот. Калитка в фасаде — универсальное решение, поскольку может устанавливаться вместе с гаражными воротами с пружинами растяжения и торсионными пружинами.

Дополнительные аксессуары (фото окон, панорамного остекления, решеток)

В качестве аксессуаров предлагаются окна, панорамное остекление, вентиляционные решетки.

Окна и панорамные панели создают естественное освещение гаража, позволяют разработать индивидуальный дизайн полотна ворот.

Вентиляционные решетки обеспечивают естественное проветривание помещения.
